廣東弘方涂料科技有限公司，歡迎您！
工業(yè)防腐漆咨詢
188-2689-7971
400-6727737
工業(yè)防腐漆咨詢
咨詢熱線
188-2689-7971一、為什么變壓器油箱防腐至關(guān)重要？
變壓器油箱（通常為碳鋼焊接油箱）是保護(hù)內(nèi)部鐵芯、繞組和絕緣油的第一道屏障。一旦外殼發(fā)生腐蝕：
銹蝕穿孔 → 變壓器油泄漏 → 絕緣失效、火災(zāi)風(fēng)險(xiǎn)
焊縫開(kāi)裂 → 密封破壞 → 水汽侵入 → 油質(zhì)劣化、擊穿電壓下降
外觀劣化 → 影響企業(yè)形象與設(shè)備估值
維修成本高：停電解體處理遠(yuǎn)高于預(yù)防性防腐投入
因此，外殼防腐不是“面子工程”，而是關(guān)乎安全運(yùn)行的核心措施。
二、變壓器油箱典型腐蝕環(huán)境與部位
1. 按環(huán)境分類(lèi)（依據(jù) ISO 12944 / GB/T 19292）
環(huán)境等級(jí) | 特征 | 防腐要求 |
C3（城市/輕工業(yè)） | 中等SO?、濕度 | 常規(guī)環(huán)氧+聚氨酯體系 |
C4（工業(yè)區(qū)/近海<10km） | 高濕+污染物/鹽霧 | 加厚涂層，耐鹽霧≥500h |
C5-M（海洋環(huán)境） | 高Cl?、強(qiáng)紫外線 | 高性能體系（氟碳/聚硅氧烷），200μm≤DFT≤260μm |
2. 易腐蝕部位（需重點(diǎn)防護(hù)）
箱體底部邊緣：雨水、泥漿積聚，干濕交替頻繁
焊縫及熱影響區(qū)：組織不均、殘余應(yīng)力大，易點(diǎn)蝕/應(yīng)力腐蝕
散熱片根部與連接處：結(jié)構(gòu)復(fù)雜，涂層易漏涂、膜厚不足
法蘭、閥門(mén)、螺栓孔周邊：縫隙腐蝕高發(fā)區(qū)
吊攀、銘牌支架等附件焊點(diǎn)：小面積易被忽視

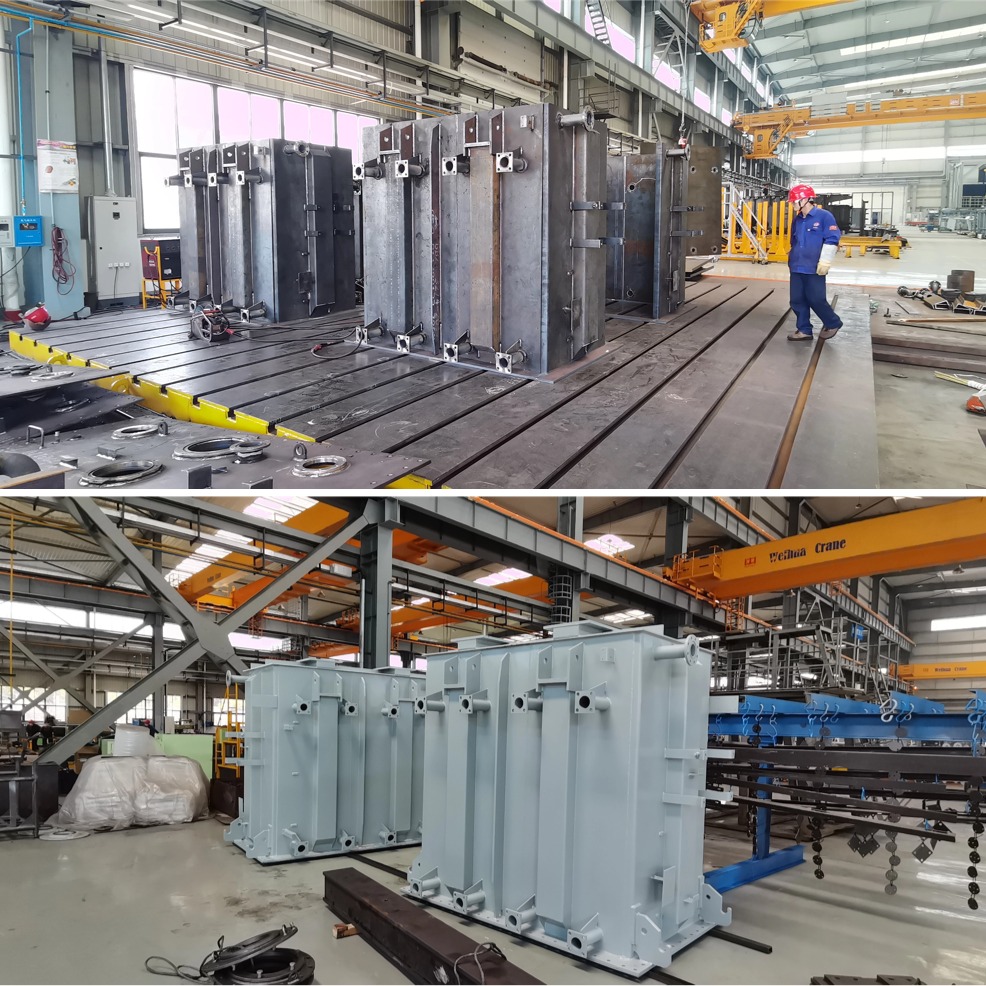

三、主流防腐涂層體系（推薦方案）
? 核心原則：底漆提供附著力與防銹，面漆提供耐候與美觀
方案1：通用型（C2–C3環(huán)境，內(nèi)陸變電站）
底漆：環(huán)氧磷酸鋅底漆 或 環(huán)氧鐵紅底漆（70-130 μm）
面漆：丙烯酸聚氨酯面漆（50–70 μm）
120 μm ≤ 總干膜厚度（DFT）≤ 200 μm
優(yōu)點(diǎn)：成本低、施工簡(jiǎn)便、顏色穩(wěn)定（常用淺灰 RAL 7035）
方案2：高性能型（C4–C5環(huán)境，沿海/工業(yè)區(qū)）
底漆：環(huán)氧富鋅底漆（含鋅量60%）（50–70 μm）
中間漆：環(huán)氧云鐵中間漆（110-130 μm）——增強(qiáng)屏蔽性
面漆：脂肪族聚氨酯面漆 或 氟碳面漆（FEVE）（40–60 μm）
200 μm ≤ 總干膜厚度（DFT）≤ 260 μm
優(yōu)勢(shì)：耐鹽霧＞1000小時(shí)，保光保色10年以上，抗紫外線強(qiáng)
方案3：快修/底面合一型（適用于現(xiàn)場(chǎng)維修或輕防腐）
單層涂料：改性環(huán)氧底面合一漆 或 丙烯酸底面合一錘紋漆
DFT：120–150 μm
特點(diǎn)：省去中間漆，施工快，但壽命較短（5–8年）

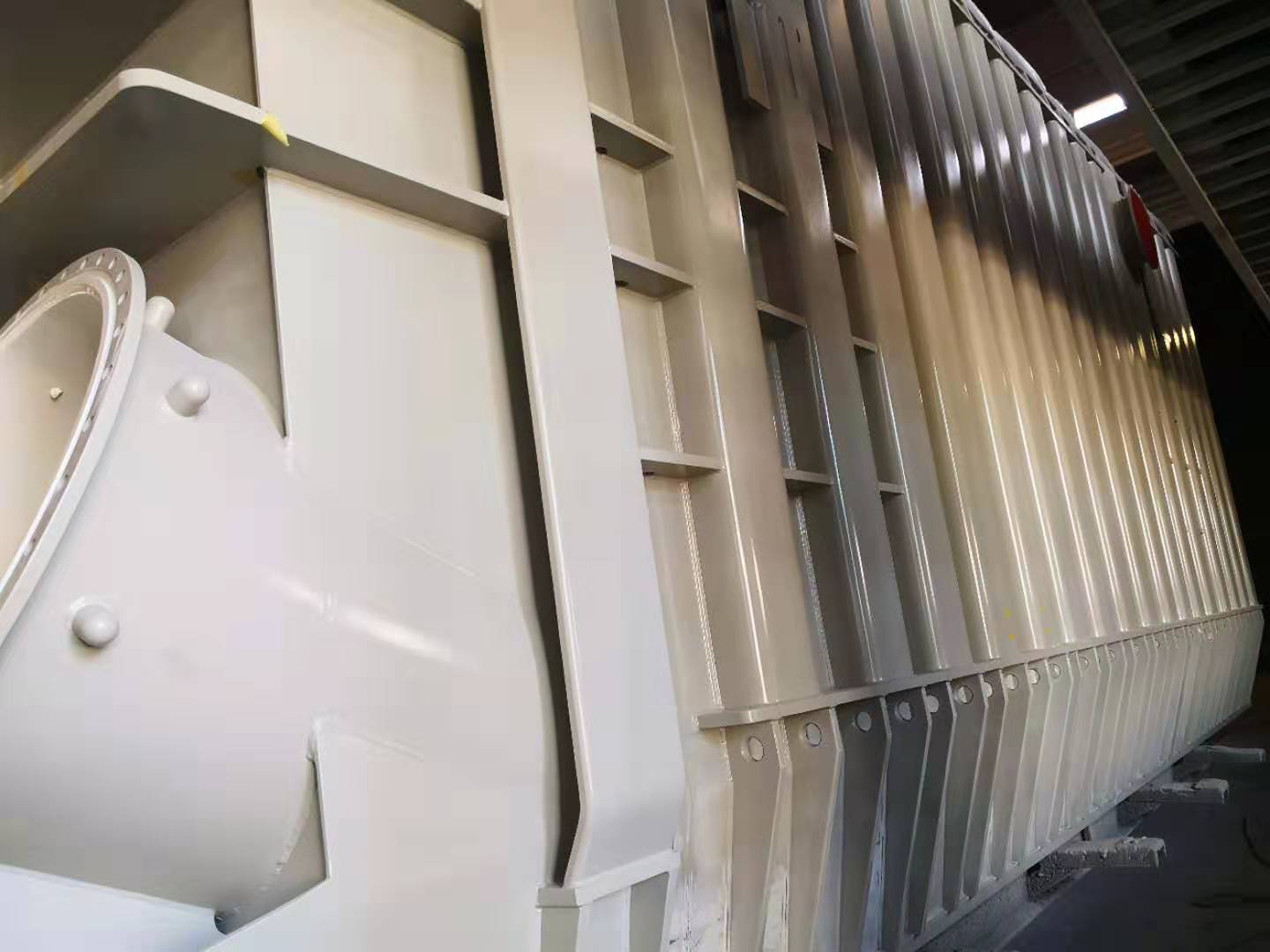

?? 顏色標(biāo)準(zhǔn)：
國(guó)內(nèi)普遍采用 RAL 7035（淺灰） 或 RAL 7047（銀灰）
部分項(xiàng)目要求與變電站整體色調(diào)統(tǒng)一

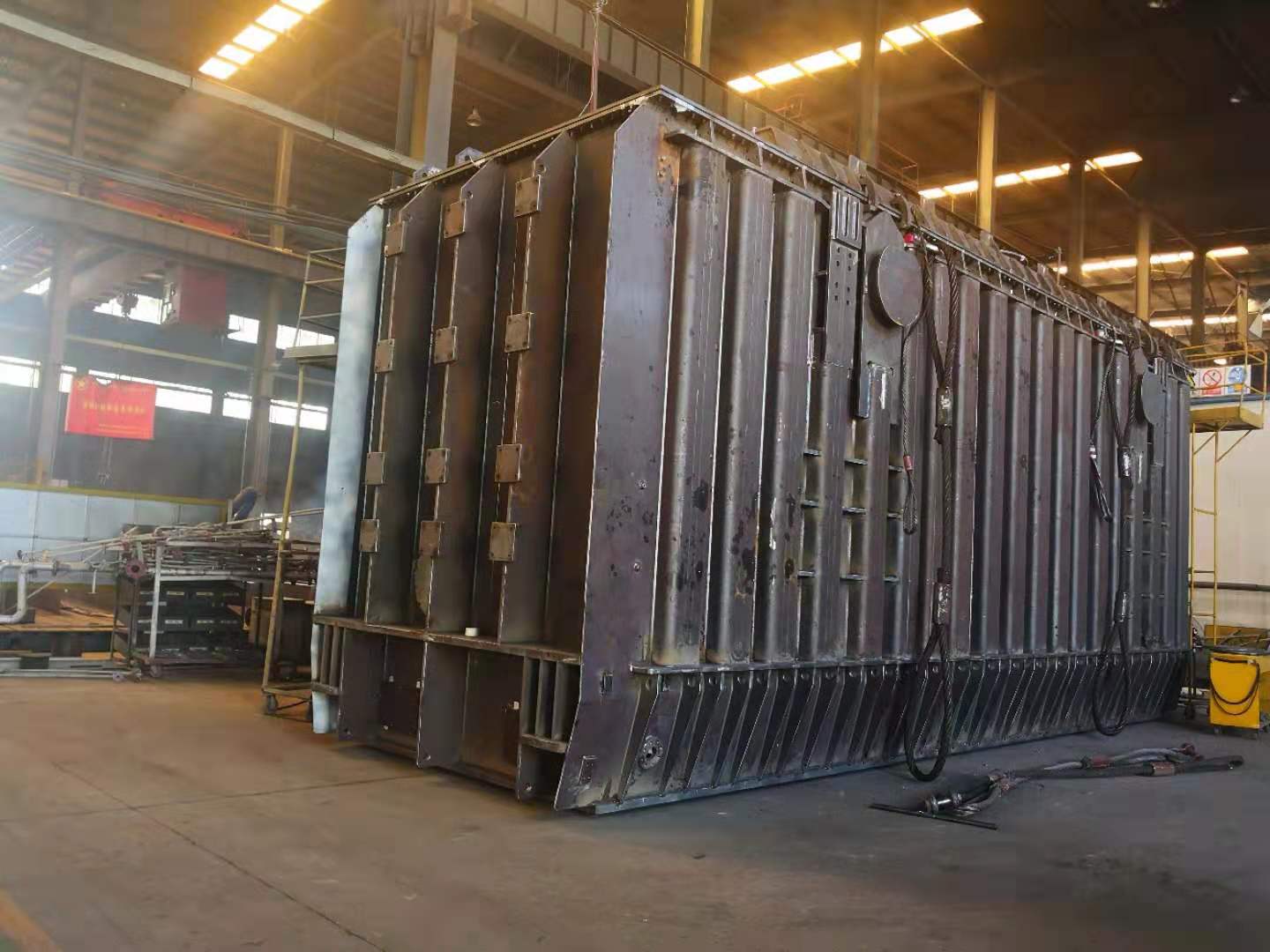

四、關(guān)鍵施工控制要點(diǎn)
環(huán)節(jié) | 技術(shù)要求 |
表面處理 | 噴砂至 Sa2.5級(jí)（ISO 8501-1），粗糙度 Rz=40–70 μm；焊渣、飛濺、油污徹底清除 |
環(huán)境條件 | 溫度 5–35℃，相對(duì)濕度 ≤85%，鋼板溫度高于露點(diǎn) ≥3℃ |
涂裝間隔 | 嚴(yán)格遵守涂料說(shuō)明書(shū)的“覆涂窗口”，避免層間附著力不良 |
膜厚控制 | 使用磁性測(cè)厚儀，執(zhí)行 “90-10規(guī)則”（90%測(cè)點(diǎn)≥規(guī)定值，最小值≥90%規(guī)定值） |
焊縫/邊角處理 | 預(yù)涂加強(qiáng)，確保膜厚達(dá)標(biāo) |
固化養(yǎng)護(hù) | 完全固化前避免雨淋、暴曬、機(jī)械碰撞 |

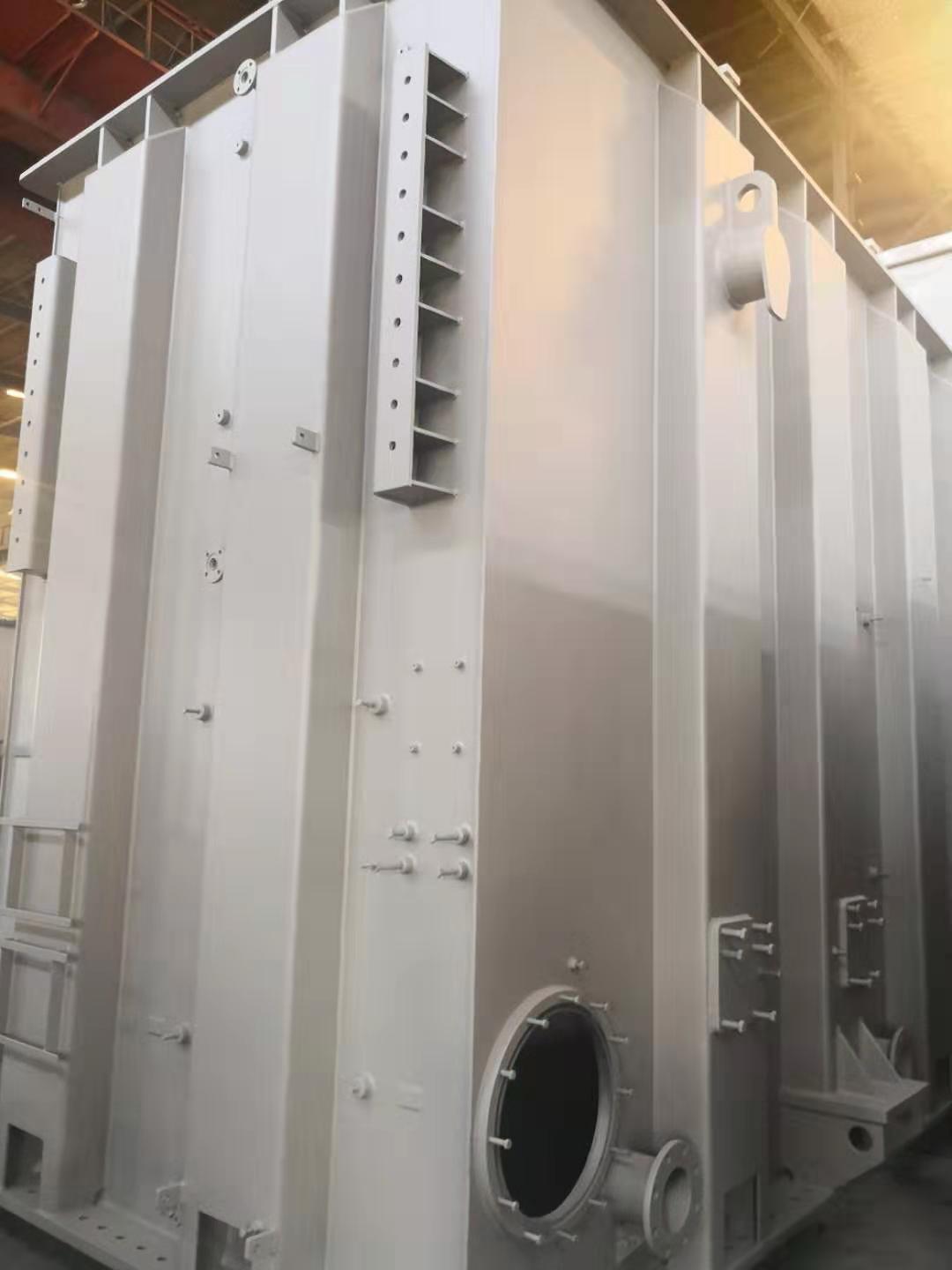

五、運(yùn)維與延壽建議
投運(yùn)后1年內(nèi)進(jìn)行首次防腐檢查，建立檔案
每2–3年巡檢一次，重點(diǎn)查底部、焊縫、涂層起泡/粉化
局部損傷及時(shí)修補(bǔ)：打磨至St3級(jí) → 補(bǔ)涂底漆+面漆（同原體系）
老舊變壓器（>15年）：可整體噴砂重涂氟碳體系，延長(zhǎng)壽命5–10年
嚴(yán)禁使用強(qiáng)酸除銹：會(huì)破壞鋼板并誘發(fā)氫脆
? 總結(jié)：
變壓器油箱防腐是一項(xiàng)系統(tǒng)工程，需從材料選型、結(jié)構(gòu)設(shè)計(jì)、制造工藝、施工質(zhì)量到后期運(yùn)維全鏈條把控。在“雙碳”與新型電力系統(tǒng)建設(shè)背景下，提升變壓器防腐等級(jí)不僅是保障設(shè)備安全的需要，更是實(shí)現(xiàn)全生命周期降本增效的關(guān)鍵舉措?！耙淮巫龊?，十年無(wú)憂” 是變壓器油箱防腐的最佳實(shí)踐目標(biāo)。
采購(gòu)/咨詢，歡迎撥打：188-2689-7971
本文出自廣東弘方涂料有限公司 http://m.zimoweb.cn 轉(zhuǎn)載請(qǐng)注明地址
公司名稱(chēng)：廣東弘方涂料科技有限公司
公司地址：廣東省東莞市松山湖園區(qū)科技十路4號(hào)29棟1單元301室
客服電話：王女士 18826897971
技術(shù)業(yè)務(wù)：朱先生 18145880877
郵箱地址：dengtingshuang@126.com
在線客服
在線預(yù)約
微信聯(lián)系
微信聯(lián)系
